Temp-1Wire IP67 (1m, 3m, 10m)

Senzor teploty s kovovou stopkou z nerezové ocely o půměru 5,7mm s krytím IP67 určený pro všeobecné použití. Dodává se v délkách 1m / 3m / 10m a umožňuje řetězení pomocí jednotek T-Box. Temp-1Wire je určen k připojení do jednotek Poseidon, Ares a HWg-STE.

Základní vlastnosti:
  • Teplotní senzor (-10°C až +80°C) pro všeobecné použití v provedení o délce 1, 3 nebo 10metrů
  • Obal z nerezové ocele má vyrokou odolnost vůči prostředí a je vhodný i do potravinářství či farmaceutického průmyslu
  • Vysoký stupeň ochrany proti vodě a prachu IP67
  • Senzor lze ponořit až do 1m
  • Teplotní měření v IT, domácím i průmyslovém prostředí
  • Teplotní senzor pro užití jak ve venkovním, tak vnitřním prostředí
Typické aplikace:
  • Měření teploty v halách
  • Dohled teploty v chladících a technologických místnostech



Horizontal menu

Schémata řetězení jednotek

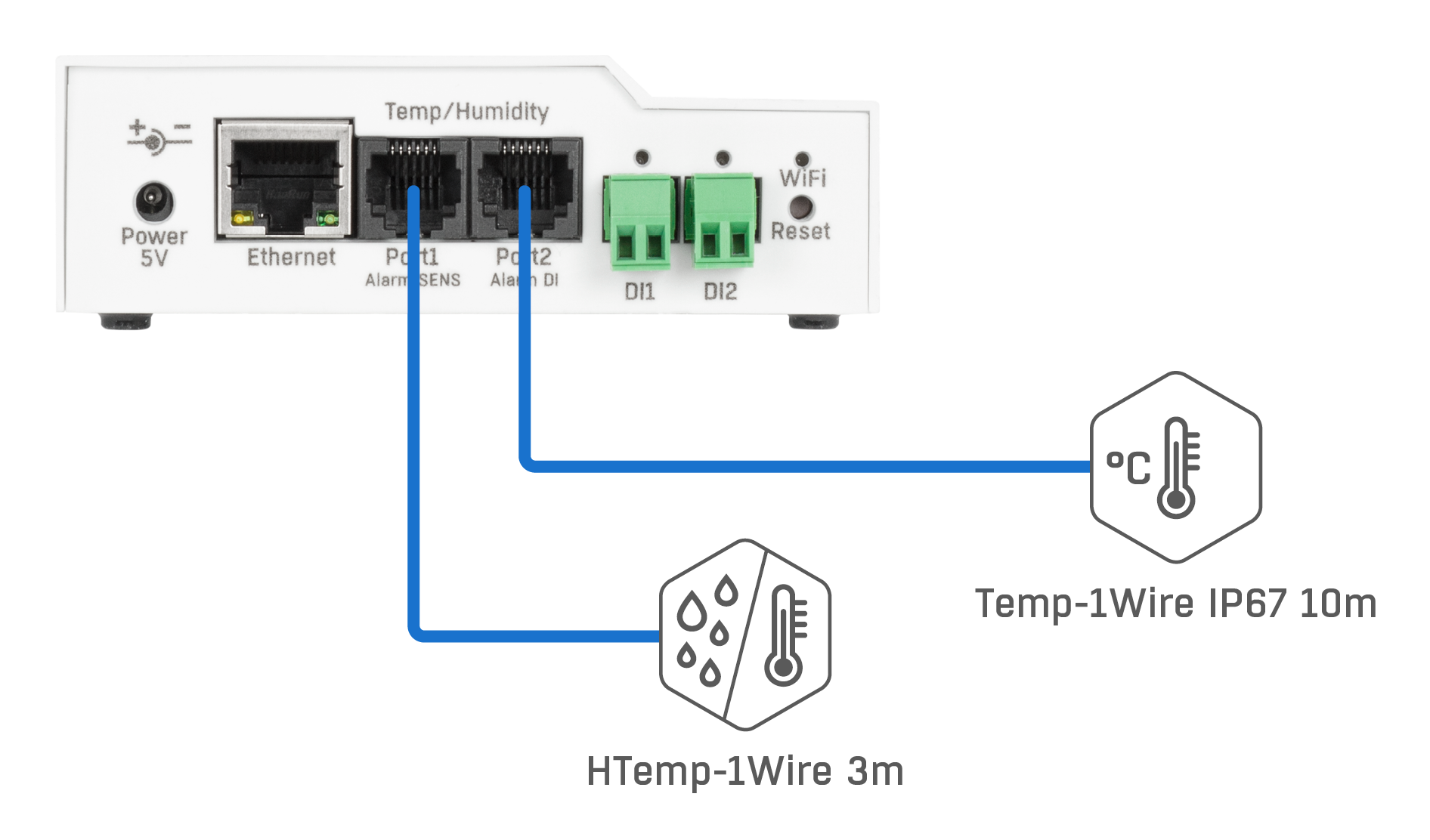

Možnosti zapojení snímačů 2 senzory - 2 porty

  • Jsou to 2 oddělené porty RJ11, ale zařízení to zobrazuje jako 3 různé hodnoty senzoru. Dva různé fyzické senzory, ale 3 jedinečná ID.
  • Pro identifikaci senzorů v jednom krytu odpojte jeden z nich a během cca 15 sekund se objeví hodnota -999,9.

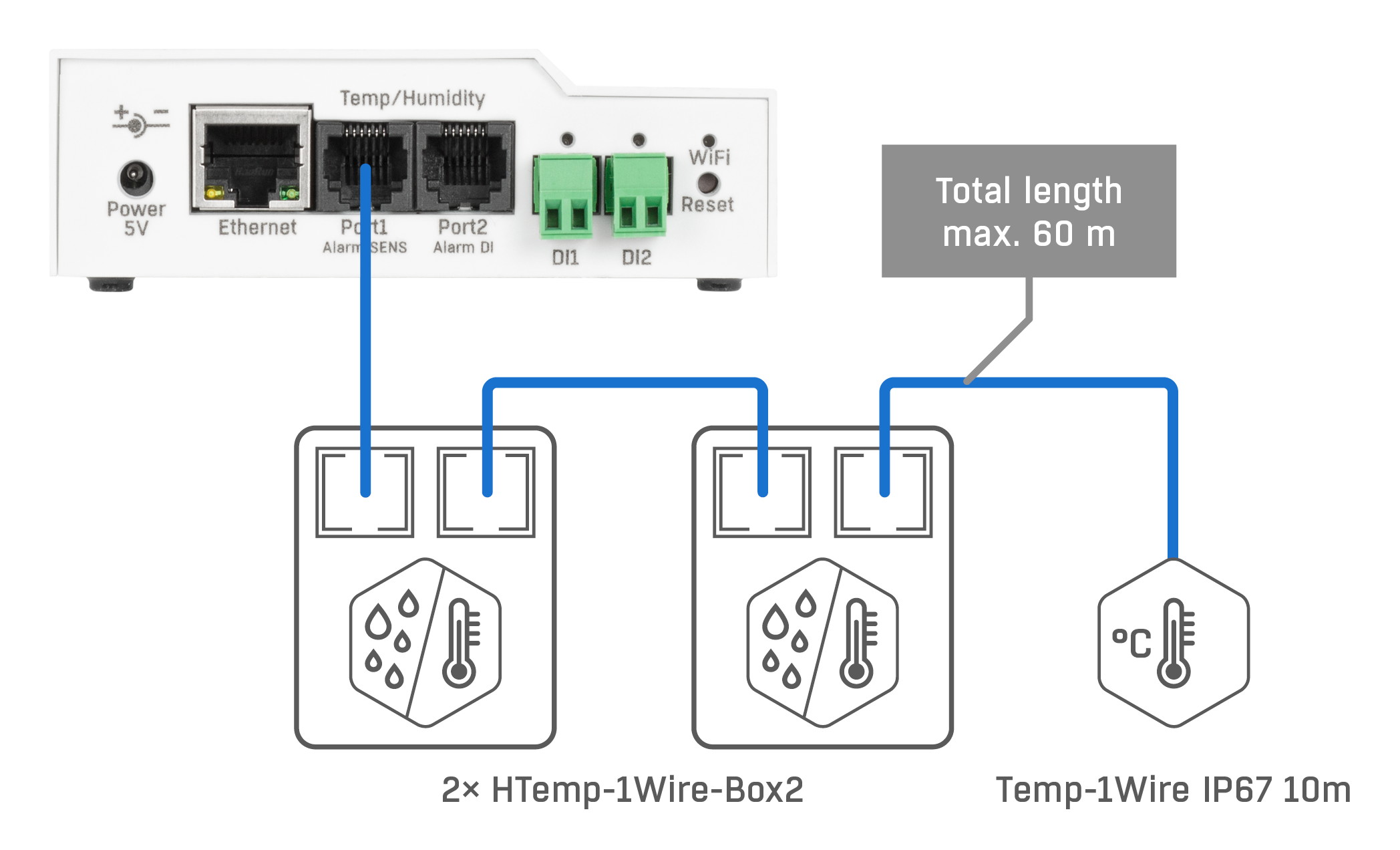

Daisy chain – maximální celková délka 60m

  • Některé senzory lze snadno použít v řetězci (sériové zapojení) díky 2x RJ11 portu na senzoru.
  • Obvykle je součástí 3m propojovací kabel RJ11.
  • Celková délka vedení by neměla přesáhnout 60 metrů od aktivního portu.

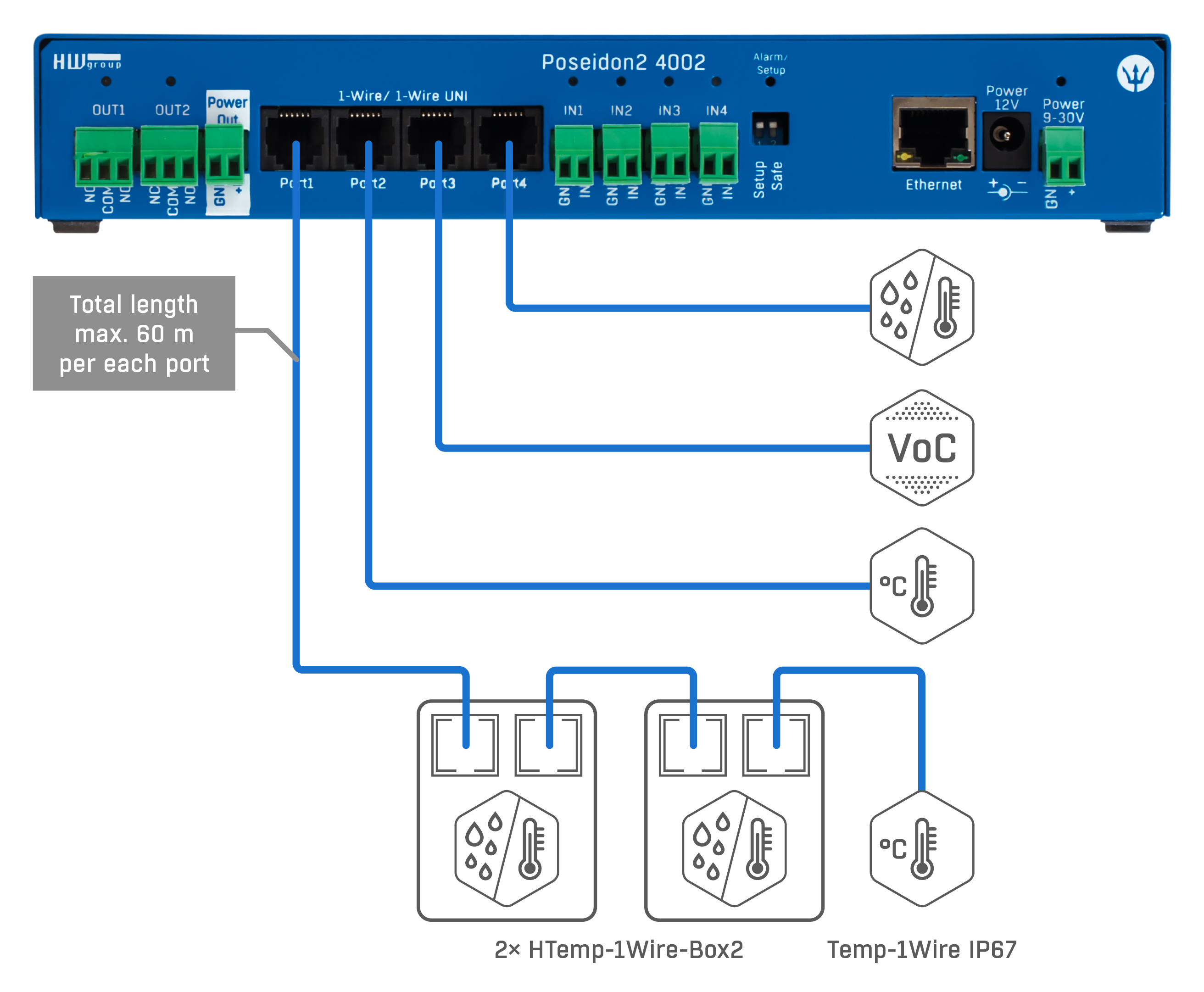

4 aktivní porty - 4x 60m

  • Typickou aplikací je jeden RJ11 senzor v každém portu.
  • Celková délka vedení by neměla přesáhnout 60 metrů od aktivního portu.
  • Po autodetekci (nastavení zařízení) nelze senzory přesouvat mezi jednotlivými aktivními porty RJ11. Když se změní připojení senzoru / portu RJ11, je třeba znovu provést autodetekci senzoru z nastavení zařízení.



Informace o přesnosti senzorů v čase, potřebách kalibrace a podobně naleznete v Application note Přesnost senzorů v čase.

Senzor je rovněž možno dodat s kalibračním protokolem.
