PowerEgg2

PowerEgg2 je určen pro detekci a odpínání střídavého síťového napětí 110 až 230V. Detekce i řízení výstupu se prování přes spínací kontakty na nízké napětí, části jsou galvanicky odděleny.



Základní vlastnosti:
  • Detekce síťového napětí 110 až 230V AC
  • Signalizace výpadku napětí kontaktem relé
  • Galvanické oddělení výstupního kontaktu
  • Řízení výstupu napěťovým (WET 3-12V) nebo bezpotenciálovým (DRY) vstupem
  • Při odpojeném řídícím napětí / kontaktu průchozí (Power output = Power Input)
  • Galvanické oddělení řídícího vstupu
Typické aplikace:
  • Aktivace alarmu při výpadku napájecího napětí / jedné fáze
  • Dohled napájecího napětí na vstupu/výstupu UPS
  • Vzdálené vypnutí/zapnutí serveru
  • Zapnutí přídavného chlazení/větrání
  • Odpojení části zátěže při provozu z baterií



Horizontal menu

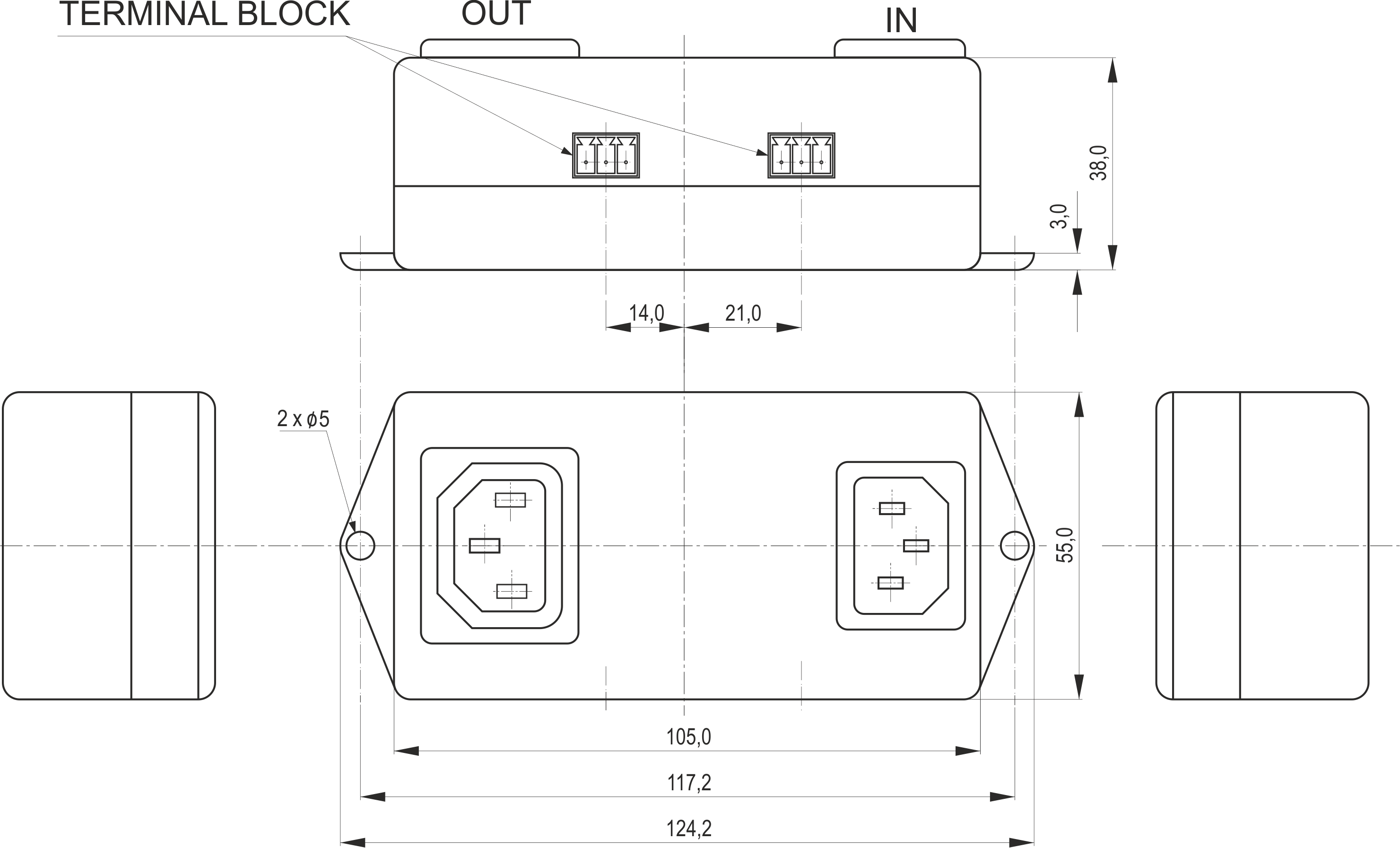

PowerEgg2 je "průchozí zásuvka" osazená dvěma konektory IEC-320, na vstupní straně vidlicí (C14), na výstupu zásuvkou (C13).

PowerEgg2 slučuje dvě funkce v jednom zařízení:

  • DETECTOR: Detekci přítomnosti síťového napětí na vstupu (signalizace přepínacím kontaktem)

  • CONTROL: Odpojení napětí výstupu (řízeno vnějším stejnosměrným napětím nebo kontaktem)



Příklad zapojení

Detekce vstupního napětí i řízení výstupního napětí je zde provedena pomocí jednotky Poseidon2 3268:
